洗沙场专用污水处理设备

带式压滤机是从美国引进技术，经消化吸收，开发成功的一种水处理设备，在中国主要用于洗沙场污水处理中，适者生存，因此在我国的利用率比较高。可以连续压滤大量的污泥，产品采用高强度材料制作，具有处理能力大，脱水效率高，使用寿命长等特点，广泛用于各行业的固液分离中，其配置的轴承使用寿命长，同时采用高品质的滤带，完全确保压滤机的性能和品质。

1工作原理

带式压滤机是由带式浓缩脱水机和带式压榨过滤机这两部分组成的。

1.1浓缩脱水段

浓缩脱水段的主要作用是脱去砂石中的自由水，使物料的流动性减小，为下一步过滤作准备。为了提高污泥的脱水性，改良滤饼的性质，增加物料的渗透性，应对污泥进行化学调理。与带式压滤机相同增加了"水中絮凝造粒器"的装置以达到化学加药絮凝的作用。该方法不但絮凝效果好，还可节省大量药剂，运行费用低，经济效益十分明显。

1.2压榨过滤段

该段工作原理与带式压榨过滤机完全相同，不再赘述。

1.3运行与控制系统

张紧装置是带式浓缩压滤机的重要组成部分，一套张紧装置是由一根张紧辊、两套轴承、一台气压表和两台张紧气缸等组成。张紧的压力可根据物料的性质和对滤饼含水率的要求不同而不同。一般来说活性污泥为0.30MPa。

在滤带的行走过程中，由于滤带受物料的物理性能、布料的均匀性、滤带的行走速度、滤带的质量等多种因素的影响，滤网跑偏是不可避免的，总的来说其跑偏轨迹呈"S"。我们在长期的研究、设计和现场实践的基础上，研究设计了双支点概率调偏机构，在两边同时进行调偏。这是因为从概率的角度上说，滤带两边的跑偏几率是均等的，两边被碾长的几率也是均等的，这样就不会造成一边松一边紧的松紧边，滤带就会在允许的范围内跑偏。

为保证带式压滤机连续而又稳定地正常运转，应使滤带始终保持良好的滤水性，这就需要高质量的清洗装置。制作材料为不锈钢或塑料管等防腐材料，喷嘴应为防堵塞型。

电磁调速电机可针对物料性质、滤饼含水率和处理量来调节滤网的速度。选用聚酯滤网是对滤网的过滤效率、使用寿命和清洗再生效果等方面的综合考虑。

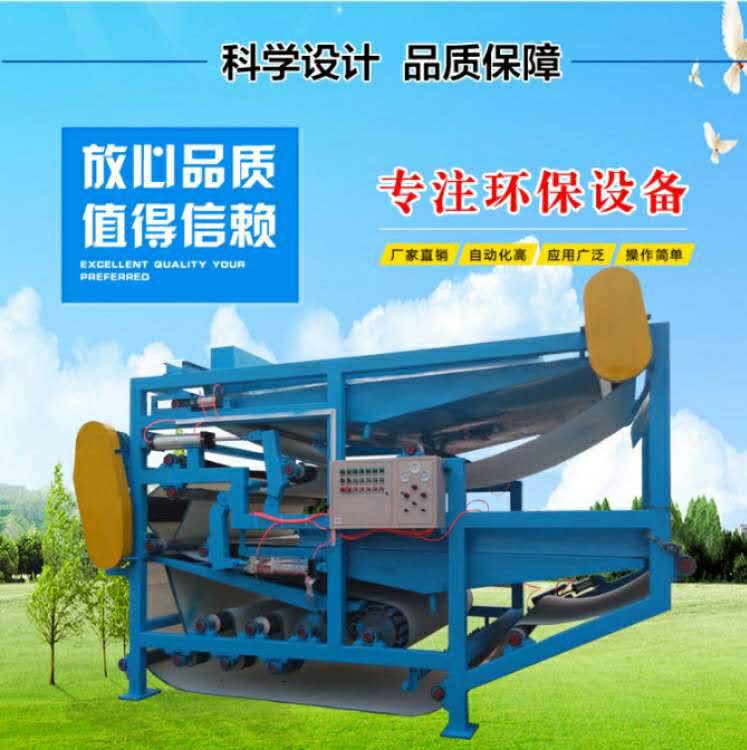

带式压滤机的构成：

带式压滤机是由主机（滤带、多道压辊、电机和空压泵组成的脱水区构成）、加药罐、加药泵、沉淀池、沉淀罐、清水池、泥浆泵和管道组成。

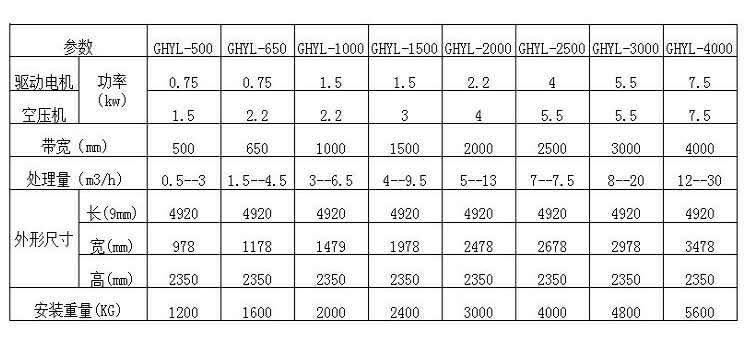

吴江市带式压滤机技术参数

带式压滤机的原理：

污水通过泥浆泵进入沉淀池，同时加药泵往沉淀池加注药剂，污水在药剂作用下快速沉淀，泥浆泵将沉淀的泥浆抽到污泥脱水机上，先在滤带上进行重力脱水，接着进入锲型区将泥浆隆成跺，泥浆在药剂作用下快速凝结，排除多余水分，再次脱水。在两条滤带的夹杂下进入由多道“S”型组成的脱水辊进行深度脱水。洗沙场专用污水处理设备

2.设备性能

科学的设计和合理的布局，确保压滤机具有高脱水性能，主要的脱水压辊是采用有孔设计，不仅使处理能力增大，而且使污泥在两侧可同时进行脱水，滤带的两面在压滤过程中迅速脱水，缩短了脱水时间，后面较小的压辊排列以及滤带接触角的改变确保压力和剪切力的合理组合从而大大提高泥饼含固率和脱水效率。

设备特点

滤带的张力通过充气的汽缸来实现，使整条滤带保持恒定的张力同时不会因进料量的变化而引起张力的变化，方便操作及管理，压滤机具有自动检测滤带在压辊上位置和自动纠偏的空压控制系统，对于宽滤带压滤机还配有自动污泥进料装置确保污泥均衡地进入滤带，从而提高过滤效率和延长滤带的寿命。

设备结构

带式压滤机具有两条滤带，在正常压力脱水区之前还有一个加长重力脱水区，本独特结构不仅提高了脱水效率，减少了化学药剂，而且大大隆低了能耗。

工作原理

    带式压滤机由滚压轴及滤布组成，其主要特点是把压力施加在滤布上，用滤布的压力和张力使污泥脱水，脱水时污泥先经过浓缩段（主要靠重力过滤）浓缩，使污泥失去流动性，以免在压榨段被挤出泥饼，浓缩段的停留时间10－20秒（S）；然后进入压榨段，压榨时间1－5分钟（min），经过这2个阶段的处理后，一般情况下可把工业废水污泥的含水率降至25-50％。本公司研磨废水污泥泥饼含水率一般可达到40%左右。

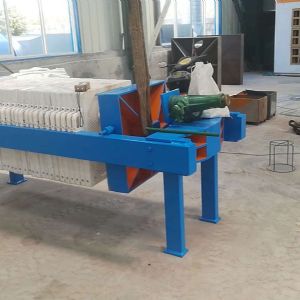

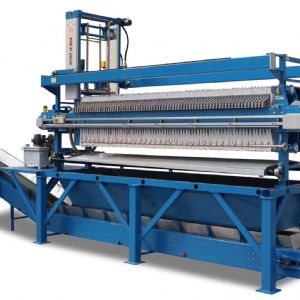

     高端电动的国产化之路异常"坎坷"。基础件已经成为制约我国带式压滤机业向高端化发展的短板，十二五期间将继续加大对带式压滤机高端装备零部件的国产化力度一些知名企业随之也脱颖而出产品已广泛应用于环、市政、矿山、电力、化工、电子、食品、制药、纺织等各行各业。压滤机的滤板和滤框都由压紧装置压紧，同时在滤板和滤框的部位设有把手，用于支撑整个滤室结构。板框压滤机的滤板和滤框之间所安装的滤布，除了承担过滤的工作之外，还能起到密封垫片的作用。

机构特点

1、带式压滤机采用先进的奥地利技术，外形美观大方。
2、结构刚度大，运行平稳、噪音低。
3、配置先进的浓缩预处理设备， (对污泥絮凝效果好)运行成本低。
4、重力脱水区配置先进的布料器，使物料分布均匀，延长滤带寿命。
5、具有超长的重力脱水区和楔形脱水区，物料脱水充分，保证物料不会在压榨区内溢出。
6、辊系排列科学有序，重力脱水、楔形脱水、压榨脱水分别排出，互不干扰，压榨脱水辊直径比率大，脱
水效果好。因此生产能力大、节能。
7、从进料到排出泥饼连续作业自动化程度高，根据需要可设PLC接口，便于微机集中控制。
8、动力传动机构采用机械或变频无级调速，调速范围大，适应性广。
9、带式压滤机滤带设有可靠的反冲洗装置，保证滤带的脱水效果。
10、带式压榨过滤机采用气动张紧和气动自动纠偏装置，保证滤带的安全正常运行。
11、带式压滤机操作安全可靠，采用红外安全防护和*的紧急安全停车装置

设备参数
